Vogel & Noot Vonova 22KV
Kétrétegű, 2 konvektorlemezes radiátor
Beépített szelepgarnitúra
Acéllemez bordázott lapradiátor
A beépített szelepegységgel ellátott Vogel&Noot Vonova szelepes radiátor egyike a jövő fűtőtestjeinek. Előnyei közé tartozik a szerelési idő lecsökkenésén és a sokoldalúságon túl az elegáns külső megjelenés is, mivel a szelepgarnitúra a panelek között, rejtve helyezkedik el. A szelepegység optimális működése, a magas hőteljesítmény és a termosztatikus szelepfej használatának lehetősége együttesen eredményezi a fűtőberendezés energiatakarékos üzemeltetését. A Vonova szelepes radiátor alkalmas mind kétcsöves, mind pedig egycsöves (ez esetben Bypass-megkerülőszelep használatával) fűtési rendszerbe való beépítésre. A kétcsöves berendezésekhez készült fűtőtest gyárilag a fűtőtestteljesítménynek megfelelő kv értékbeállítással kerül szállításra. A távhőberendezéseknél, az előremenő és a visszatérő közötti nagy hőmérséklet különbség miatt ajánlatos egy fokozatmentes, finombeállítású szelepbetét alkalmazása.
Minden szelepes multifunkicós fűtőtest fixen beépített szelepgarnitúrával van felszerelve. Ürítő és elforgatható légtelenítő dugók, valamint vakdugók vannak betömítve. Az összes fűtőtesttípus levehető felső fedéllel és két zárt oldalrésszel van felszerelve.
A 3/4"-os külső menetes előremenő-, visszatérő-csatlakozás segítségével és a kereskedelemben elterjedt megfelelő
3/4"-os csavarzatok használatával beköthető a fűtőtest réz-, acél- és műanyagcsöves fűtési rendszerbe. Kérjük figyelembe venni hogy egycsöves rendszer esetén a figyelembevehető maximális teljesítmény fűtőkörönként 10 kW, ΔT = Te - Tv = 20K hőmérséklet kükönbségnél és 90 °C-os előremenő fűtővíz-hőmérsékletnél. Szelepes radiátoraink 3/4" külső menetes csatlakozásai kivitelüket és tűrésüket tekintve megfelelnek a DIN V 3838 előírásainak.
A VONOVA kompakt radiátorok MSZ EN 442 szerinti hidegen hengerelt acéllemezből készülnek, szilárd profilírozással, 40 mm-es bordaosztással. Alapbevonat a DIN 55900 szerinti alapozó bevoattal 190 °C-on beégetve, a végleges bevonat a DIN 55900 szerint, tört fehér színben elektrosztatikus eljárással, modern porfestő berendezésben készül. A különlegesen ellenálló bevonatot 210 °C-os hőmérsékleten égetjük be.
VOGEL&NOOT formatervezett fűtőtestjei számos nemzetközileg elismert minőségi normának felelnek meg, és valamennyi gyártási helyen ISO-tanúsítvánnyal rendelkeznek a gyártási folyamatok. Ezen felül elismert európai intézetek folyamatosan ellenőrzik és igazolják a VOGEL&NOOT formatervezett fűtőtestjeinek minőségi- és teljesítmény-adatait.
A 1600mm-nél hosszabb radiátorok szállítása egyedi kalkulációval történik, az ára minimum 25.000ft.
Csomagolás: Karton, sarokvédő, zsugofólia.
Termék részletes ismertetése:
- Beépített szelepegyeség
- Kétrétegű, 2 konvektorlemezzel
- Csatlakozások 4 x 1/2" belsőmenetes és 2 x 3/4" külsőmenetes alul, jobb vagy bal oldalon
- Elegáns külső
- Magas hőteljesítmény
- Multifunkicós fűtőtest
- Ürítő és elforgatható légtelenítő dugók
- Termosztatikus szelepfej
- Alkalmas mind kétcsöves, mind pedig egycsöves beépítésre
- Alapanyaga hengerelt acéllemez
- Szilárd profilírozás
- 40 mm-es bordaosztás
- ISO-tanúsítvány
|
Csatlakozási mód kétcsöves rendszernél:
|

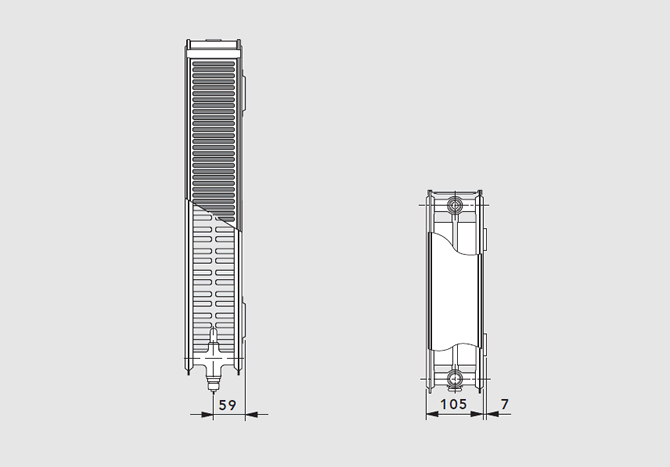

Vogel&Noot Vonova 22 KV csatlakozási mód:
|
|
Csatlakozási mód egycsöves rendszernél:
|
Csatlakozási mód kétcsöves rendszernél:
|
|
|
Cimkefelhő
| Építési hossz | Építési magasság | Hőteljesítmény (75/65/20 °C) | ||||
| 400 mm | 300 mm | 438 W |
|
|||
| 520 mm | 300 mm | 569 W |
|
|||
| 600 mm | 300 mm | 657 W |
|
|||
| 720 mm | 300 mm | 788 W |
|
|||
| 800 mm | 300 mm | 876 W |
|
|||
| 920 mm | 300 mm | 1007 W |
|
|||
| 1000 mm | 300 mm | 1095 W |
|
|||
| 1120 mm | 300 mm | 1226 W |
|
|||
| 1200 mm | 300 mm | 1314 W |
|
|||
| 1320 mm | 300 mm | 1445 W |
|
|||
| 1400 mm | 300 mm | 1533 W |
|
|||
| 1600 mm | 300 mm | 1752 W |
|
|||
| 1800 mm | 300 mm | 1971 W |
|
|||
| 2000 mm | 300 mm | 2190 W |
|
|||
| 2200 mm | 300 mm | 2409 W |
|
|||
| 2400 mm | 300 mm | 2628 W |
|
|||
| 2600 mm | 300 mm | 2847 W |
|
|||
| 2800 mm | 300 mm | 3066 W |
|
|||
| 3000 mm | 300 mm | 3285 W |
|
|||
| 400 mm | 400 mm | 543 W |
|
|||
| 520 mm | 400 mm | 706 W |
|
|||
| 600 mm | 400 mm | 814 W |
|
|||
| 720 mm | 400 mm | 977 W |
|
|||
| 800 mm | 400 mm | 1086 W |
|
|||
| 920 mm | 400 mm | 1248 W |
|
|||
| 1000 mm | 400 mm | 1357 W |
|
|||
| 1120 mm | 400 mm | 1520 W |
|
|||
| 1200 mm | 400 mm | 1628 W |
|
|||
| 1320 mm | 400 mm | 1791 W |
|
|||
| 1400 mm | 400 mm | 1900 W |
|
|||
| 1600 mm | 400 mm | 2171 W |
|
|||
| 1800 mm | 400 mm | 2443 W |
|
|||
| 2000 mm | 400 mm | 2714 W |
|
|||
| 2200 mm | 400 mm | 2985 W |
|
|||
| 2400 mm | 400 mm | 3257 W |
|
|||
| 2600 mm | 400 mm | 3528 W |
|
|||
| 2800 mm | 400 mm | 3800 W |
|
|||
| 3000 mm | 400 mm | 4071 W |
|
|||
| 400 mm | 500 mm | 615 W |
|
|||
| 520 mm | 500 mm | 802 W |
|
|||
| 600 mm | 500 mm | 926 W |
|
|||
| 720 mm | 500 mm | 1111 W |
|
|||
| 800 mm | 500 mm | 1234 W |
|
|||
| 920 mm | 500 mm | 1420 W |
|
|||
| 1000 mm | 500 mm | 1543 W |
|
|||
| 1120 mm | 500 mm | 1728 W |
|
|||
| 1200 mm | 500 mm | 1852 W |
|
|||
| 1320 mm | 500 mm | 2037 W |
|
|||
| 1400 mm | 500 mm | 2160 W |
|
|||
| 1600 mm | 500 mm | 2469 W |
|
|||
| 1800 mm | 500 mm | 2777 W |
|
|||
| 2000 mm | 500 mm | 3086 W |
|
|||
| 2200 mm | 500 mm | 3395 W |
|
|||
| 2400 mm | 500 mm | 3703 W |
|
|||
| 2600 mm | 500 mm | 4012 W |
|
|||
| 2800 mm | 500 mm | 4320 W |
|
|||
| 3000 mm | 500 mm | 4629 W |
|
|||
| 400 mm | 600 mm | 685 W |
|
|||
| 520 mm | 600 mm | 891 W |
|
|||
| 600 mm | 600 mm | 1028 W |
|
|||
| 720 mm | 600 mm | 1233 W |
|
|||
| 800 mm | 600 mm | 1370 W |
|
|||
| 920 mm | 600 mm | 1576 W |
|
|||
| 1000 mm | 600 mm | 1713 W |
|
|||
| 1120 mm | 600 mm | 1919 W |
|
|||
| 1200 mm | 600 mm | 2056 W |
|
|||
| 1320 mm | 600 mm | 2261 W |
|
|||
| 1400 mm | 600 mm | 2398 W |
|
|||
| 1600 mm | 600 mm | 2741 W |
|
|||
| 1800 mm | 600 mm | 3083 W |
|
|||
| 2000 mm | 600 mm | 3426 W |
|
|||
| 2200 mm | 600 mm | 3769 W |
|
|||
| 2400 mm | 600 mm | 4111 W |
|
|||
| 2600 mm | 600 mm | 4454 W |
|
|||
| 2800 mm | 600 mm | 4796 W |
|
|||
| 3000 mm | 600 mm | 5139 W |
|
|||
| 400 mm | 900 mm | 918 W |
|
|||
| 520 mm | 900 mm | 1194 W |
|
|||
| 600 mm | 900 mm | 1378 W |
|
|||
| 720 mm | 900 mm | 1653 W |
|
|||
| 800 mm | 900 mm | 1837 W |
|
|||
| 920 mm | 900 mm | 2112 W |
|
|||
| 1000 mm | 900 mm | 2296 W |
|
|||
| 1200 mm | 900 mm | 2572 W |
|
|||
| 1200 mm | 900 mm | 2755 W |
|
|||
| 1320 mm | 900 mm | 3031 W |
|
|||
| 1400 mm | 900 mm | 3214 W |
|
|||
| 1600 mm | 900 mm | 3674 W |
|
|||
| 1800 mm | 900 mm | 4133 W |
|
|||
| 2000 mm | 900 mm | 4592 W |
|
|||
| 2200 mm | 900 mm | 5051 W |
|
|||
| 2400 mm | 900 mm | 5510 W |
|
|||
| 2600 mm | 900 mm | 5970 W |
|
|||
| 2800 mm | 900 mm | 6429 W |
|
|||
| 3000 mm | 900 mm | 6888 W |
|
|||
| 400 mm | 300 mm | 438 W |
|
|||
| 520 mm | 300 mm | 569 W |
|
|||
| 600 mm | 300 mm | 657 W |
|
|||
| 720 mm | 300 mm | 788 W |
|
|||
| 800 mm | 300 mm | 876 W |
|
|||
| 920 mm | 300 mm | 1007 W |
|
|||
| 1000 mm | 300 mm | 1095 W |
|
|||
| 1120 mm | 300 mm | 1226 W |
|
|||
| 1200 mm | 300 mm | 1314 W |
|
|||
| 1320 mm | 300 mm | 1445 W |
|
|||
| 1400 mm | 300 mm | 1533 W |
|
|||
| 1600 mm | 300 mm | 1752 W |
|
|||
| 1800 mm | 300 mm | 1971 W |
|
|||
| 2000 mm | 300 mm | 2190 W |
|
|||
| 2200 mm | 300 mm | 2409 W |
|
|||
| 2400 mm | 300 mm | 2628 W |
|
|||
| 2600 mm | 300 mm | 2847 W |
|
|||
| 2800 mm | 300 mm | 3066 W |
|
|||
| 3000 mm | 300 mm | 3285 W |
|
|||
| 400 mm | 400 mm | 543 W |
|
|||
| 520 mm | 400 mm | 706 W |
|
|||
| 600 mm | 400 mm | 814 W |
|
|||
| 720 mm | 400 mm | 977 W |
|
|||
| 800 mm | 400 mm | 1086 W |
|
|||
| 920 mm | 400 mm | 1248 W |
|
|||
| 1000 mm | 400 mm | 1357 W |
|
|||
| 1120 mm | 400 mm | 1520 W |
|
|||
| 1200 mm | 400 mm | 1628 W |
|
|||
| 1320 mm | 400 mm | 1791 W |
|
|||
| 1400 mm | 400 mm | 1900 W |
|
|||
| 1600 mm | 400 mm | 2171 W |
|
|||
| 1800 mm | 400 mm | 2443 W |
|
|||
| 2000 mm | 400 mm | 2714 W |
|
|||
| 2200 mm | 400 mm | 2985 W |
|
|||
| 2400 mm | 400 mm | 3257 W |
|
|||
| 2600 mm | 400 mm | 3528 W |
|
|||
| 2800 mm | 400 mm | 3800 W |
|
|||
| 3000 mm | 400 mm | 4071 W |
|
|||
| 400 mm | 500 mm | 615 W |
|
|||
| 520 mm | 500 mm | 802 W |
|
|||
| 600 mm | 500 mm | 926 W |
|
|||
| 720 mm | 500 mm | 1111 W |
|
|||
| 800 mm | 500 mm | 1234 W |
|
|||
| 920 mm | 500 mm | 1420 W |
|
|||
| 1000 mm | 500 mm | 1543 W |
|
|||
| 1120 mm | 500 mm | 1728 W |
|
|||
| 1200 mm | 500 mm | 1852 W |
|
|||
| 1320 mm | 500 mm | 2037 W |
|
|||
| 1400 mm | 500 mm | 2160 W |
|
|||
| 1600 mm | 500 mm | 2469 W |
|
|||
| 1800 mm | 500 mm | 2777 W |
|
|||
| 2000 mm | 500 mm | 3086 W |
|
|||
| 2200 mm | 500 mm | 3395 W |
|
|||
| 2400 mm | 500 mm | 3703 W |
|
|||
| 2600 mm | 500 mm | 4012 W |
|
|||
| 2800 mm | 500 mm | 4320 W |
|
|||
| 3000 mm | 500 mm | 4629 W |
|
|||
| 400 mm | 600 mm | 685 W |
|
|||
| 520 mm | 600 mm | 891 W |
|
|||
| 600 mm | 600 mm | 1028 W |
|
|||
| 720 mm | 600 mm | 1233 W |
|
|||
| 800 mm | 600 mm | 1370 W |
|
|||
| 920 mm | 600 mm | 1576 W |
|
|||
| 1000 mm | 600 mm | 1713 W |
|
|||
| 1120 mm | 600 mm | 1919 W |
|
|||
| 1200 mm | 600 mm | 2056 W |
|
|||
| 1320 mm | 600 mm | 2261 W |
|
|||
| 1400 mm | 600 mm | 2398 W |
|
|||
| 1600 mm | 600 mm | 2741 W |
|
|||
| 1800 mm | 600 mm | 3083 W |
|
|||
| 2000 mm | 600 mm | 3426 W |
|
|||
| 2200 mm | 600 mm | 3769 W |
|
|||
| 2400 mm | 600 mm | 4111 W |
|
|||
| 2600 mm | 600 mm | 4454 W |
|
|||
| 2800 mm | 600 mm | 4796 W |
|
|||
| 3000 mm | 600 mm | 5139 W |
|
|||
| 400 mm | 900 mm | 918 W |
|
|||
| 520 mm | 900 mm | 1194 W |
|
|||
| 600 mm | 900 mm | 1378 W |
|
|||
| 720 mm | 900 mm | 1653 W |
|
|||
| 800 mm | 900 mm | 1837 W |
|
|||
| 920 mm | 900 mm | 2112 W |
|
|||
| 1000 mm | 900 mm | 2296 W |
|
|||
| 1200 mm | 900 mm | 2572 W |
|
|||
| 1200 mm | 900 mm | 2755 W |
|
|||
| 1320 mm | 900 mm | 3031 W |
|
|||
| 1400 mm | 900 mm | 3214 W |
|
|||
| 1600 mm | 900 mm | 3674 W |
|
|||
| 1800 mm | 900 mm | 4133 W |
|
|||
| 2000 mm | 900 mm | 4592 W |
|
|||
| 2200 mm | 900 mm | 5051 W |
|
|||
| 2400 mm | 900 mm | 5510 W |
|
|||
| 2600 mm | 900 mm | 5970 W |
|
|||
| 2800 mm | 900 mm | 6429 W |
|
|||
| 3000 mm | 900 mm | 6888 W |
|
